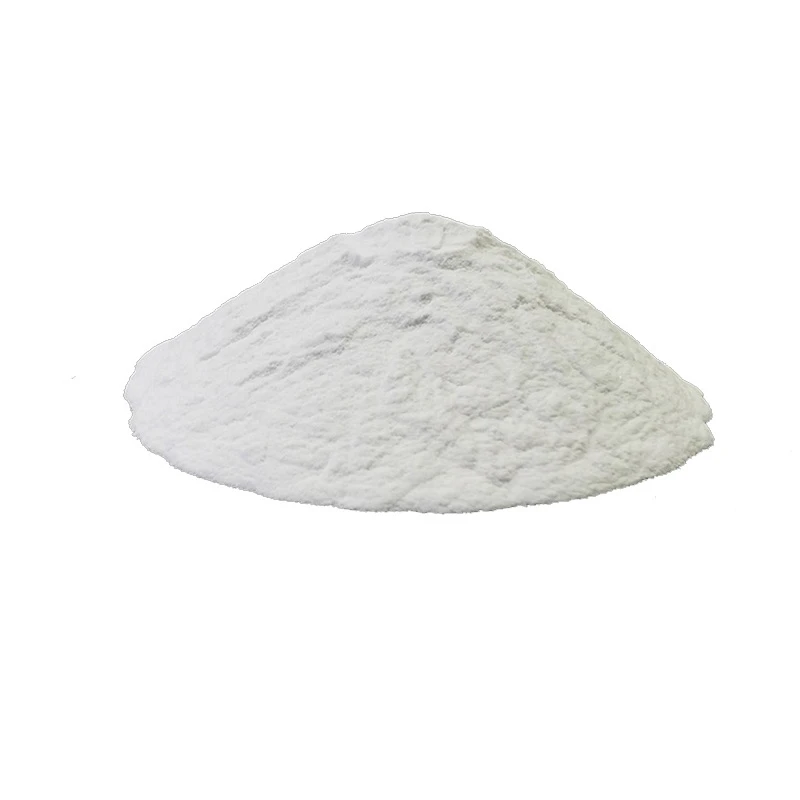

製品の本質
これは普通のアルミナパウダーではなく、溶けてボーキサイトから2000度以上に等しく再結晶化された単結晶材料.その特性は次のとおりです。
結晶の成長
{10-400}μm完全な冷却を形成して-Al₂o₃クリスタル
自然な不純物除去
Fe/siおよびその他の不純物は、製錬中に浮かんで分離します（純度{95-99.5％）
フラクトメトリー制御
粉砕後に多い角粒子が生成されます（粉砕/結合性能の強化）
技術的なパラメーター
典型的な構成：

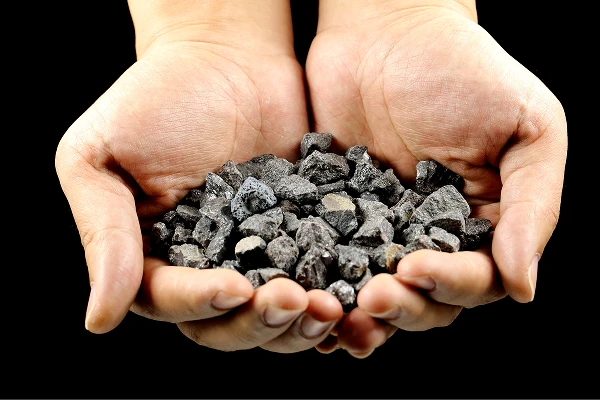

- ブラウンコランダム：al₂o₃94-97％| tio₂1.5-3.5％（強化）丨sio₂1-2％

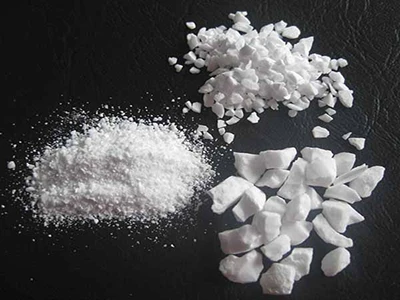

- 白いコランダム：Al₂o₃99.2％↑| 0.3％以下（爆発を防ぐためのナトリウム制御）
物理的特性：
-Mohsの硬度：9.2（ダイヤモンドにのみ2番目）
-bulk密度：1.7-1.9 g/cm³（castablesのレオロジーに影響を与える）
- 磁気：<0.02% (key indicator for precision polishing)
焼結の代わりに電気Fusionを選ぶのはなぜですか？
製品の比較
電気Fusionと焼結の比較
| 比較項目 | 融合アルミナ | 焼結アルミナ |
| 結晶構造 | 完全な単結晶 | 多結晶骨材 |
| 熱ショック安定性 | 1700度↔ルーム温度は割れずに15回 | いつもの<10 cycles |
| 研削工具寿命 | 粉砕ホイール耐久性↑35％ | パッシブ化し、落ちるのは簡単です |
アプリケーションシナリオ
シナリオ1：耐火物プラントのバッチセクション
「あなたのひしゃくに鋳造可能が1600度の溶融鋼の侵食に抵抗する必要があるとき：
8-15％3-5 mm融合茶色のcorundum骨材を追加します
腐食抵抗は、焼結corundの2.3倍です
鉄鋼会社への参照ケース：85倍から122回のLife Life

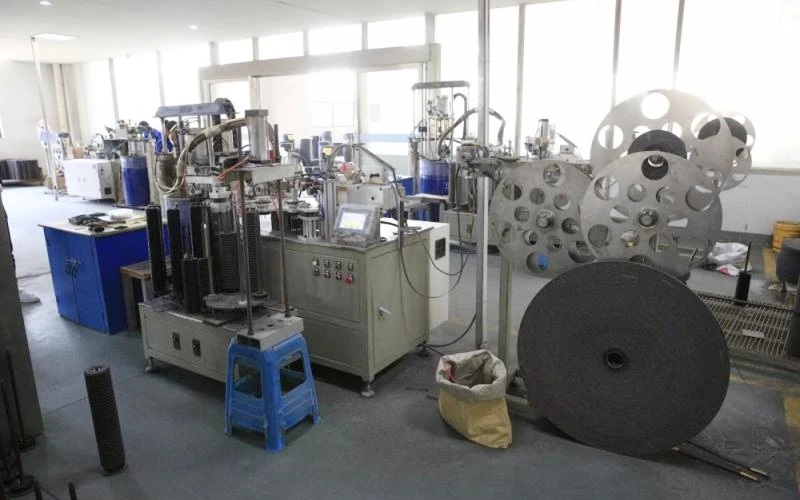

シーン2：研磨製品の生産ワークショップ
「高いニッケル合金を処理する場合（インコルエル718など）：
F80ホワイトコランダム研削ホイールを使用します
炭化シリコンの研磨剤と比較して、接着を70％減少させました
測定データ：表面RA値は1.2μmから0.6μmに低下しました
生産と品質管理（実際の詳細）
原料のトレーサビリティ
ボーキサイト：Henan SanmenxiaグレードA鉱山（85％以上、低カリウムとナトリウム）
製錬プロセス
36時間の融解プロセス→72時間自然冷却→ジョークラッシャー +ローラークラッシャー

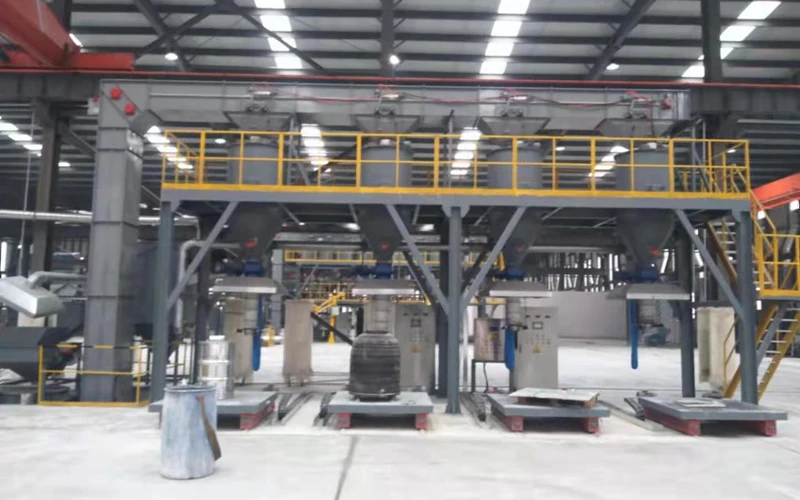

粒子サイズ制御
原材料→粗い粉砕→磁気分離と鉄の除去→スクリーニングとグレーディング→空気の流れの形成
よくある質問
あなたがいるなら：
高温キルンライニングソリューションの設計
ジルコニウムコランダムを置き換えるための費用対効果の高い集計を探しています
炭化物の粉砕と砂がくっつくという問題を解決します
人気ラベル: ARC Fused Alumina、China Arc Fused Aluminaメーカー、サプライヤー, 耐火性キャスト可能, 耐火性複合材料, 鉄鋼産業向けの耐火性, 耐火樹脂, 耐衝撃性缶ケイ酸塩, ロータリーキルンボーキサイト
あなたはおそらくそれも好きでしょう
お問い合わせを送る
