コランダムの性質と分類

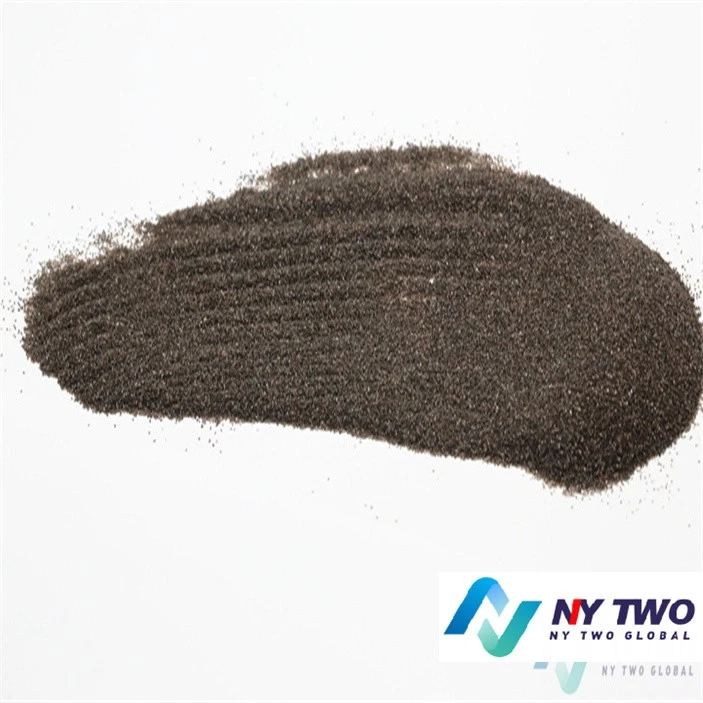

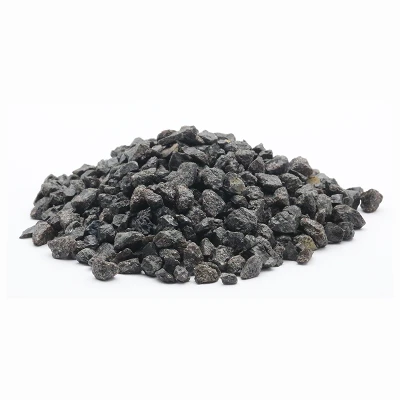

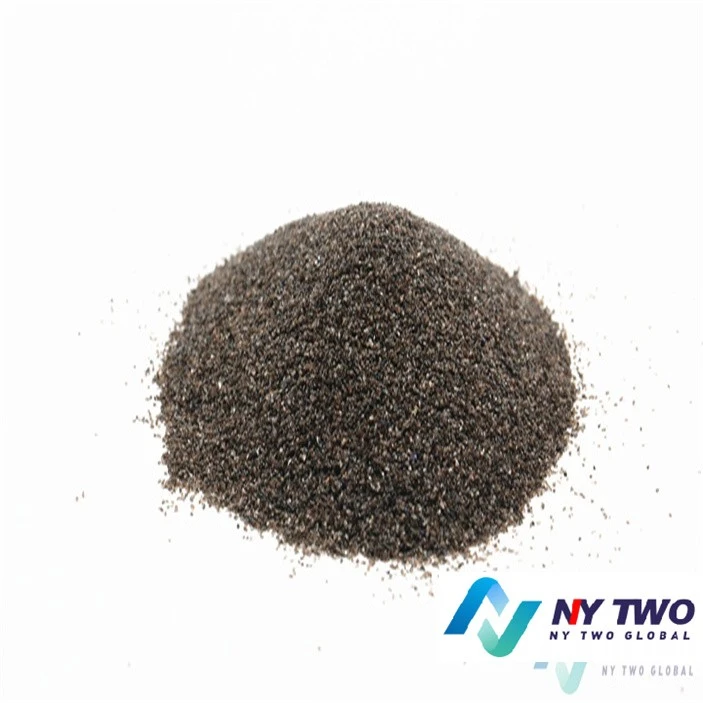

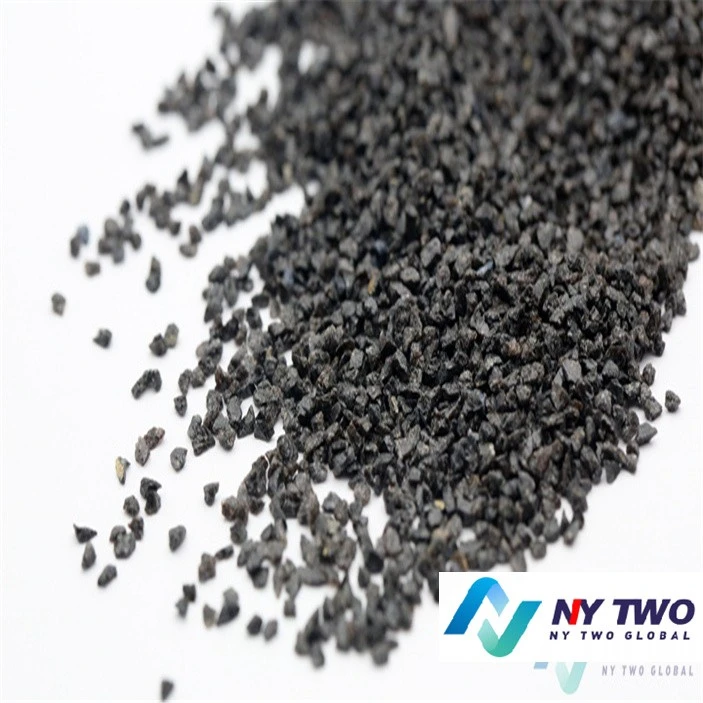

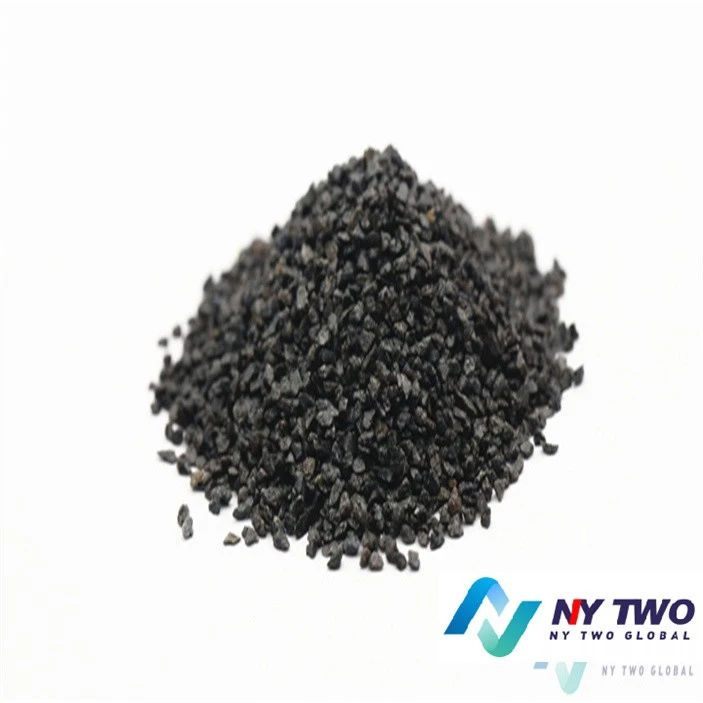

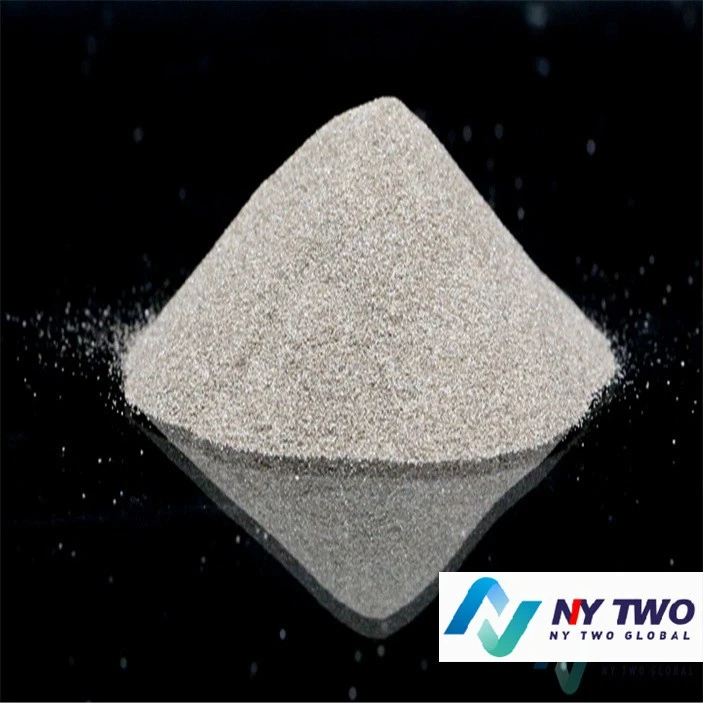

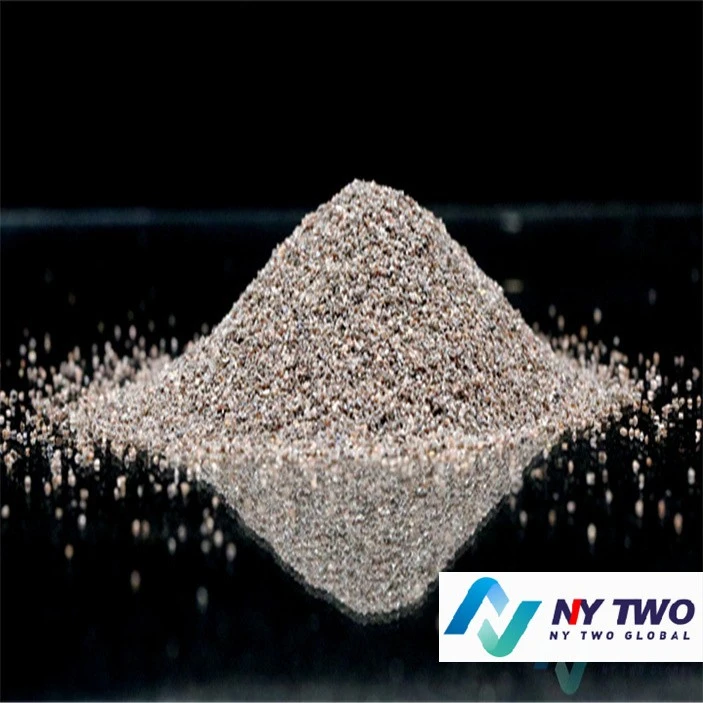

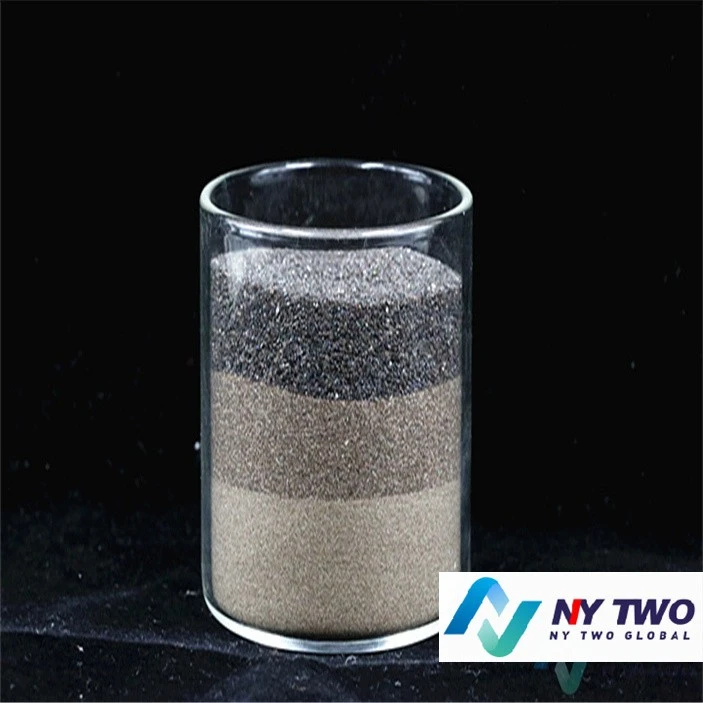

ブラウンコランダムブラウンコランダム電気アーク炉で高温で製錬することにより、ボーキサイト、無煙炭、鉄やすりから作られます。 製錬プロセスでは、酸化ケイ素、酸化鉄、酸化チタンの不純物中の無煙炭ボーキサイト中の炭素が金属に還元され、一部の金属は結合してフェロアロイになります。これは、その割合がコランダムの溶融液体よりも大きいため、金属の底に沈殿します。炉とコランダム溶融液の分離。 コランダム溶解物には少量の不純物しか含まれていません。茶色のコランダムの主な鉱物組成は物理コランダム、三方晶系結晶系で、少量の鉱物不純物は次のとおりです: ケイ酸カルシウム、斜長石、アルミニウムが豊富な紅柱石 (ムライトとしても知られています) ）チタン、ガラス体、および少量の鉄合金。褐色のコランダムは、強い耐粉砕性、耐酸化性、耐食性を持ち、化学的安定性も良好です。 広く使用されている研磨剤です。 普通炭素鋼、硬質青銅、合金鋼などの引張強度の高い金属材料の研削、精密研削、ねじ山、歯車の研削などに適しています。白色コランダムは精密鋳造や高級耐火物にも使用できます。材料。

クロムコランダム（PA）クロムコランダムの製錬プロセスは白色コランダムと同じですが、製錬プロセスで一定量の酸化クロムが添加され、淡い紫色またはバラ色になります。クロムコランダムの導入により、砥粒の靭性を向上させるためのCr3+は、白色コランダムよりも靭性が高く、硬度は白色コランダムと同等です。 加工に使用する場合材料ホワイトコランダムよりも靭性が高く、加工効率が高く、ワークの表面仕上げも良好です。 クロムコランダムは、焼き入れ鋼、合金鋼、精密測定工具、機器部品などの高靭性ワークの加工に適しています。 微結晶コランダム (MA)

微結晶コランダムの原料や製錬方法は基本的に褐色コランダムと同様であり、炉停止直後に急冷（通常30分以内）しながら溶融液を枝型に流し込みます。製錬工程における微結晶コランダム、不純物の低減度は悪く、A1203の含有量は94〜96％、結晶サイズは通常80〜300ミクロン、結晶が57〜85％を占め、最大結晶サイズは400〜600を超えません。ミクロン。 強度が高く、靱性が高いという特徴があります。 重荷重の研削に適しており、ステンレス鋼、炭素鋼、軸受鋼、特殊ダクタイル鋳鉄などの研削が可能で、研削加工時の砥粒が微細な刃先破断状態となるため、精密研削や鏡面研削にも使用されます。

人気ラベル: コランダムの特性と分類、中国コランダムの特性と分類メーカー、サプライヤー, 耐火性キャスト可能, 耐火性ライニング, 熱断熱システム用の耐火性, 耐火サービス, 炉用の耐航法, 難治性製品
