低ナトリウムホワイトコランダム 低ナトリウムアルミナ/低ナトリウムホワイトコランダム 低ナトリウムアルミナ

低ナトリウムホワイトコランダム低ナトリウムアルミナ製品は、特殊セラミックス、耐火物などの分野で広く使用されています。 低ナトリウムホワイトコランダム/低ナトリウムアルミナNa20含有量が減少し、製品の融点、粒子密度、かさ密度、曲げ強度、圧縮強度、真密度、硬度が向上し、耐火物およびセラミック産業の使用に対応できます。 、使用範囲を広げ、上記の産業を高精度に発展させるための強固な物質的基盤を築きます。 低ナトリウムホワイト コランダム 低ナトリウム アルミナ/マイクロナトリウム ホワイト コランダム マイクロナトリウム アルミナ。

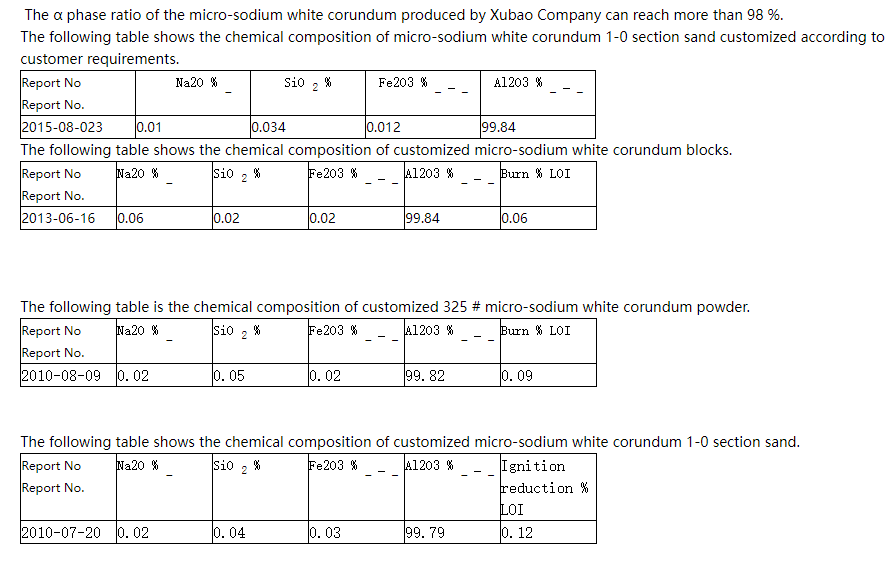

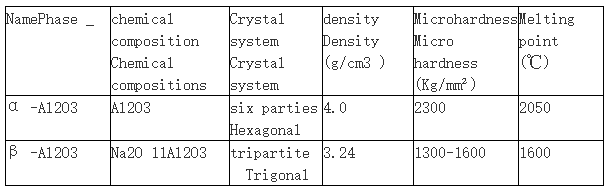

ミクロナトリウム ホワイト コランダムとは、0.01 ～ 0.09 % の酸化ナトリウムを含む白色コランダムを指します。 原料はアルミナを深く加工したものです。 ミクロナトリウムホワイトコランダムは、ホワイトコランダムの中でも酸化ナトリウムの含有量が低い商品です。 通常の白色コランダムの酸化ナトリウム含有量は 0.2-0.6 % です。ミクロナトリウム ホワイト コランダムの主相は -Al2O3 です。酸化ナトリウムは白色コランダムにとって有害な不純物です。 酸化アルミニウムと溶融状態ではβ-Al2O3を生成し、酸化ナトリウムの含有量が増加するとその生成量も増加する。 β-Al2O3 は融点が低く、かさ密度が低く、硬度が低い。 白色コランダム中の Na20 は、主に Na2O 11AL203 (B-Al2O3) の形で現れます。アルミナ原料に 0.6% 以上の酸化ナトリウムが含まれる場合、それから製造される白色コランダムには 10% 以上の -Al2O3 が含まれます。-AI203、-AI203 と比較して以下の表に示すように、融点が低く、密度が低く、硬度が低くなります。

人気ラベル: 低ナトリウムホワイトコランダム低ナトリウムアルミナ/低ナトリウムホワイトコランダム低ナトリウムアルミナ、中国低ナトリウムホワイトコランダム低ナトリウムアルミナ/低ナトリウムホワイトコランダム低ナトリウムアルミナメーカー、サプライヤー, 茶色の酸化アルミニウム, ニュートラル耐火性, バイオマス発射炉用の耐火性, 熱交換器用の耐火性, 鉄鋼産業向けの耐火性, 耐火産業
