低ナトリウムホワイトコランダム低ナトリウムアルミナ/低ナトリウムホワイトコランダム低ナトリウムアルミナ

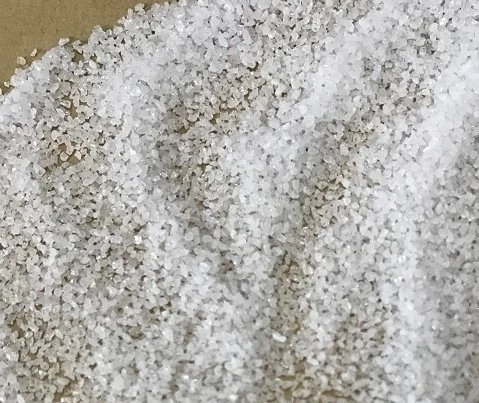

簡単な紹介低ナトリウム白色コランダム低ナトリウムアルミナ製品は、特殊セラミックス、耐火物およびその他の分野で広く使用されています。 低ナトリウムホワイトコランダム/低ナトリウムアルミナNa20含有量を減らして、製品の融点、粒子密度、かさ密度、曲げ強度、圧縮強度、真密度、硬度を向上させ、耐火物およびセラミック産業の使用に対応できます。使用範囲を広げ、上記の産業の発展のための強固な材料基盤を高精度に構築します。 低ナトリウムホワイトコランダム 低ナトリウムアルミナ/マイクロナトリウムホワイトコランダム マイクロナトリウムアルミナ

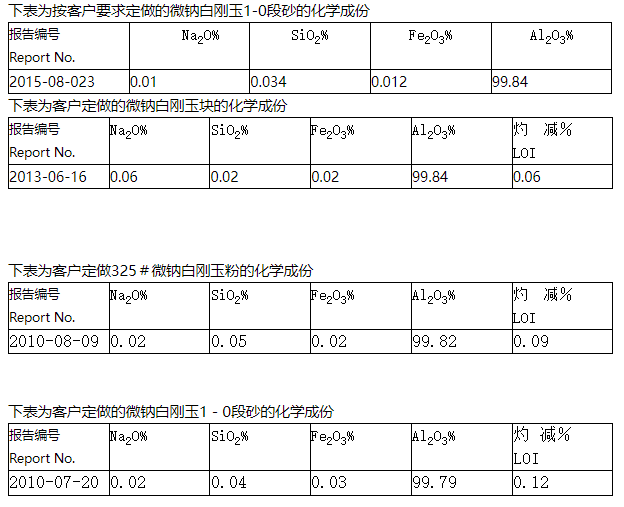

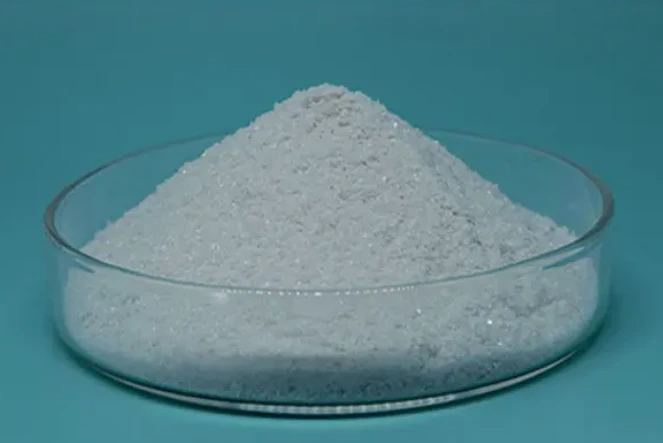

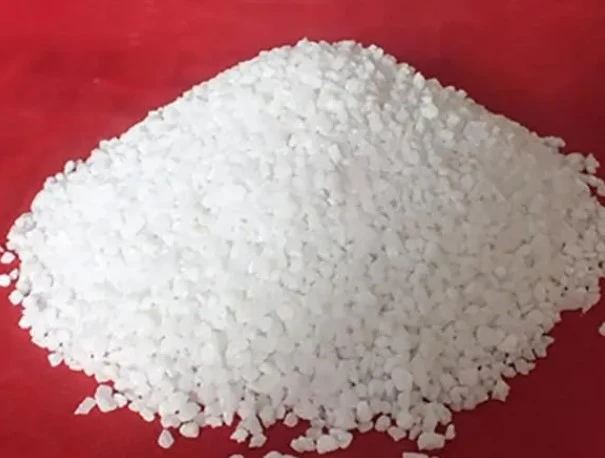

微ナトリウムホワイトコランダムとは、酸化ナトリウム含有量が{{0}}.01～0.09%の白色コランダムを指し、その原料は深く加工されたアルミナです。 微ナトリウムホワイトコランダムは、ホワイトコランダム中の酸化ナトリウム含有量が低い製品です1。通常のホワイトコランダム中の酸化ナトリウム含有量は0.2-0.6%です。

白色コランダムの主相は -Al2O3 です。

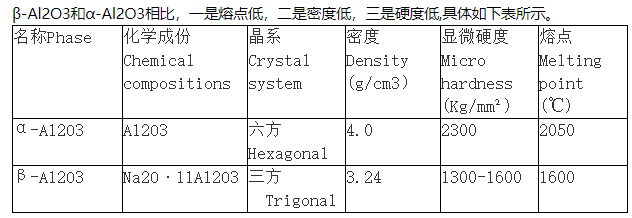

酸化ナトリウムは白色コランダムにとって有害な不純物です。 溶融状態ではアルミナとともにB-A203を形成し、酸化ナトリウム含有量の増加とともに収率が増加します。 B-Al203 は融点が低く、本体密度が低く、硬度が低いです。 白色コランダム中の Na20 は主に NA20-11AL203 (B-A1203) の形です。 アルミナ原料に酸化ナトリウムが 0.6% 以上含まれている場合、それによって製造される白色コランダムには 1% 以上の -Al2O3 が含まれます。
